DIY Sensor de Oscuridad

in #technology6 years ago

Construye tu propio circuito capaz de detectar las sombras de un movimiento económico y funcional



Componentes Necesarios

• Resistencias:
o 1 resistencia de 100Ω
o 1 resistencia de 220Ω
o 1 resistencia de 1KΩ
o 1 potenciómetro de 100KΩ
o 1 fotorresistencia

• 1 LED de cualquier color
• 2 transistores NPN (ver Nota 1)
• 1 flip flop J-k 74LS76
• 1 pulsador o botón
• 1 diodo rectificador de silicio (ver Nota 1)
• 1 relay de 5volts (ver Nota 2)
• Alimentación de 5volts (ver Nota 3)

Notas

* Nota 1: Los transistores y el diodo mostrados en el diagrama pueden ser reemplazados por cualquier otro modelo siempre y cuando los transistores sean NPN y el diodo sea un diodo rectificador.
* Nota 2: En caso de tener un relay de 12v (esto es, se activara al recibir un voltaje cercano a los 12volts), se debe reemplazar la alimentación del circuito por una de 12volts y el flip flop J-K (74LS76) se debe sustituir por su equivalente en CMOS. IMPORTANTE, si se alimenta el 74LS76 con un valor mayor a 5volts se corre un alto riesgo de quemar el componente.
* Nota 3: Para una fuente de alimentación de 5volts se puede usar un cargador viejo de teléfono, basta con cortar la punta y usar un voltímetro o tester para conocer cuál de los dos cables que se obtienen es el positivo y cual el negativo.

LA FOTORRESISTENCIA Y EL FUNCIONAMIENTO DEL CIRCUITO


Fuente

La fotorresistencia es un componente electrónico cuyo valor varía dependiendo de la cantidad de luz incidente en ella, el correcto funcionamiento del circuito dependerá de una buena localización de ella, pues se debe colocar en un lugar donde pueda detectar el cambio en la luz que puede provocar un movimiento o una hora en especifico del día. La fotorresistencia trabajara en conjunto con el potenciómetro. Esto es debido a que se puede graduar la sensibilidad a los cambios de luz girando la perilla del potenciómetro, esto provocara que el circuito se dispare ante una mayor o menor cantidad de luz.Se identificara que se está detectando un bajo nivel de iluminación al encenderse el LED conectado entre la alimentación y el colector del transistor, puesto que el sensor en si es el siguiente:

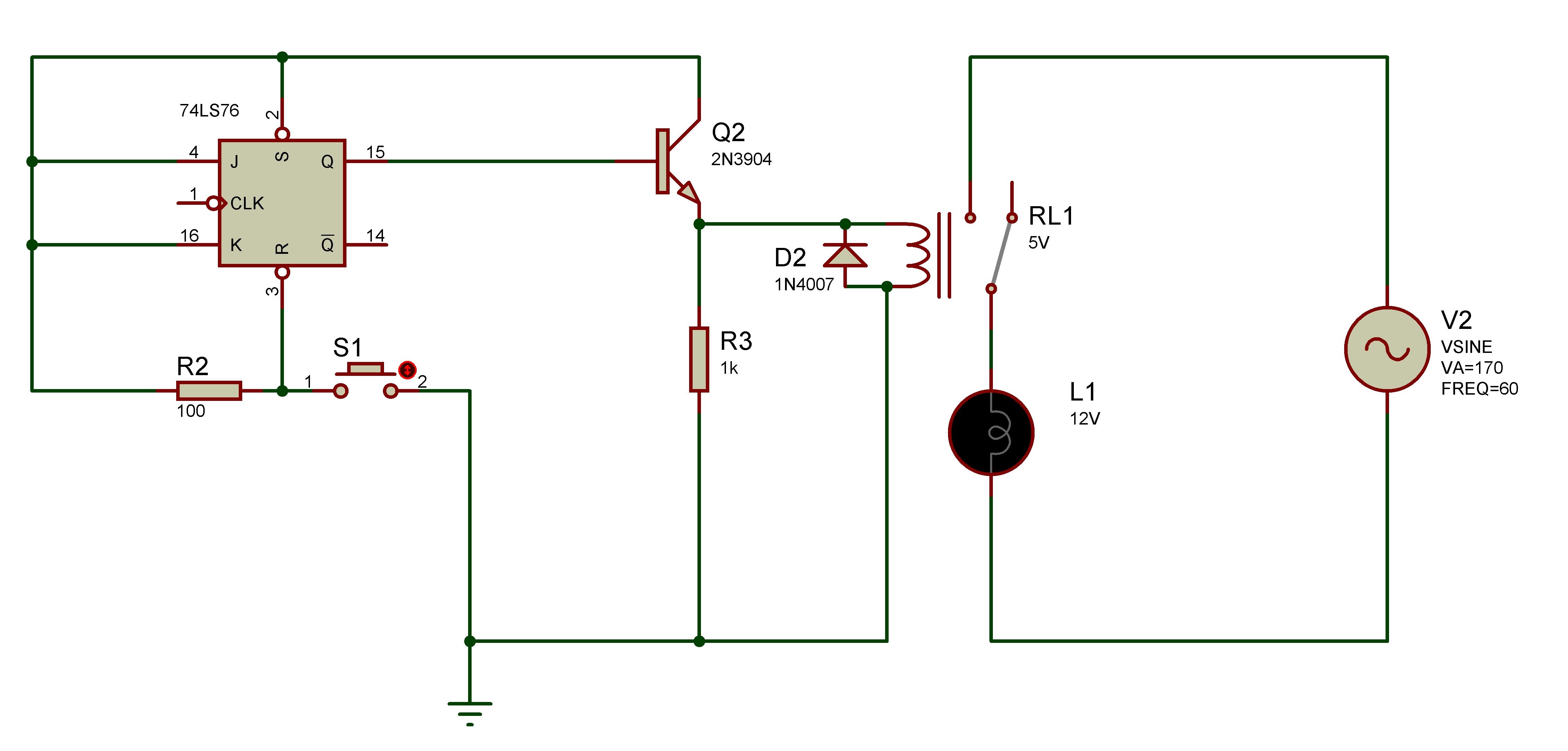

El resto del circuito mostrado es la acción que puede realizarse al utilizar el sensor, en el caso mostrado se utiliza para controlar el encendido de una lámpara conectada al suministro eléctrico de una construcción como una casa, apartamento o cualquier otro, como se puede notar a la parte derecha del diagrama.

En la configuración utilizada al detectar una sombra se tendrá una señal llamada baja o LOW la cual cambia el estado del flip flop, permitiendo que conduzca el segundo transistor NPN y activando el relay, de manera permanente y cerrando el circuito de potencia, en este caso la lámpara conectado a los 120volts (aunque el diagrama diga 170volts, ese es un valor pico de una onda senoidal, cuyo valor eficaz o rms es 120volts). En caso de desear que el circuito se abra, o en otras palabras apagar la lámpara basta con presionar el botón, así se desactivara hasta el próximo cambio de luz.

Ya llegando al fin del post solo queda acotar que el circuito funciona, solo es cuestión de armarlo y ponerlo a funcionar, por ejemplo, una aplicación seria ponerlo afuera, en el jardín, obviamente protegido, para que encienda automáticamente las luces al anochecer, o ponerlo detrás de una puerta, y utilizando un LED blanco para iluminar la fotorresistencia, de esta manera se podría encender la luz de la habitación al abrir la puerta sin necesidad de buscar el interruptor ni nada por el estilo, y al tener el LED apuntando a la fotorresistencia no se encenderán las luces solo por ser de noche.
Una última recomendación, es seguir el diagrama tal y como esta, además tengan a la mano las hojas de datos o datasheets de los componentes que utilicen, para evitar errores en las conexiones, y con respecto a los LEDs, recuerden que el terminal (o la patica) más larga corresponde al positivo y la más corta al negativo, si los colocan al contrario el LED no encenderá, y nunca los conecten directamente a 5volts porque se quemaran, siempre deben llevar una resistencia para limitar la corriente.
Espero que este post les sea de utilidad, a todos los que leyeron muchas gracias por su atención, deja tu opinión y no olvides armar el circuito y calibrar su sensibilidad a la luz a tu necesidad y estén atentos, estaré publicando más post de este estilo con circuitos diseñados por mí que pueden aprovechar para sus hogares o asignaciones de la universidad.
