Tutorial: Cómo reparar tu cable de ethernet (internet)

in #cervantes7 years ago

Buenos días a amigos de steemit, hoy les traigo un corto tutorial de cómo reparar tu cable de ethernet (internet para algunos), más específicamente el cable de red rj-45.

Las fotos son de mi autoría, tomadas con un ZTE Nubia Z5S


Este cable de red, específicamente rj-45, es el cable de "internet", internamente son varios cables de cobre identificados por varios colores, los cuales son 8 en total: verde, blanco con verde, azul, blanco con azul, naranja, blanco con naranja, marrón y blanco con marrón y un pedazo de hilo blanco, este hilo que corre a través de todo el cable se encarga de prevenir interferencias en la conexión, en ciertos cables no trae hilo, sino que trae una malla pero su función es la misma.

En ciertos casos, el cable se rompe por x o y situaciones, si no es eso, el conector rj-45, la "cabeza", se ensucia mucho, se llena de pintura, etc, y no funciona como es debido. Este tutorial sirve para ambos casos.

Herramientas que necesitaremos (estas se consiguen en cualquier tienda de electrónica):

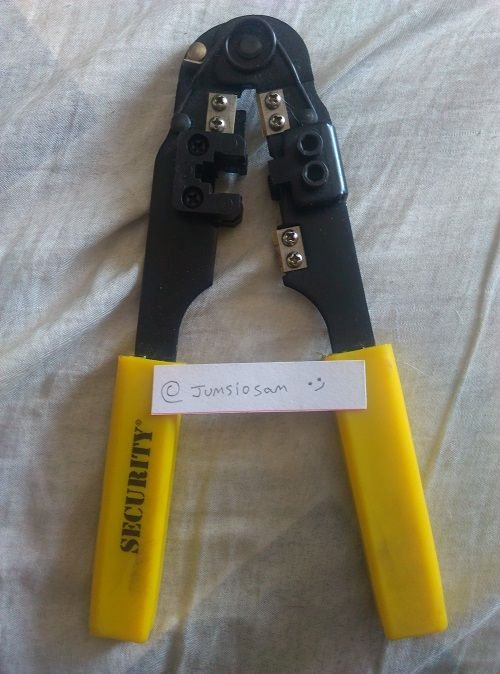

* Una "ponchadora", "prenzadora", "rj-45 crimp tool" dependiendo de cómo le digan en tu país.

(Obligatorio)


* Unas tijeras (Opcional)


* Conector rj-45 (1 o 2, dependiendo si queremos rehacer los dos extremos del cable o solo un extremo)


Pasos a seguir

Primer paso


Cortar el extremo que queremos reparar o si la parte externa del cable está tostada por el sol, solo necesitamos doblarla y sacarla, los cables del interior no sufrirán ningún daño.


Lo doblo porque está tostado y se saca fácilmente, sino, usamos la hojilla de la ponchadora o en su defecto la tijera y queda así:


Segundo paso

Cortar el pedazo de hilo.



Tercer paso

Nota: Mientras menos exceso de cable quede es mejor, en mis fotos queda algo de sobra pero no afecta en nada, solo calculé mal dónde debía cortar pero funciona igualmente solo que se va más "feo" :P.

Aquí hay dos caminos, si queremos rehacer los dos extremos no hay problema, pero si solo es uno de los extremos, debes verificar qué combinación de colores tiene tu extremo en buen estado:

De izquierda a derecha

Blanco naranja, Naranja, Blanco verde, Azul, Blanco azul, Verde, Blanco marrón, Marrón


O

De izquierda a derecha

Blanco verde, Verde, Blanco naranja, Azul, Blanco azul, Naranja, Blanco marrón, Marrón


Debes verificar si tu extremo tiene la combinación de colores de la primera o segunda imagen.

También se puede notar con el conector puesto.

Nota: Debes de ver el conector con el seguro (la palanquita) hacia abajo.


Si vas a rehacer los dos extremos, colocas cualquiera de las dos combinaciones de colores en un extremo, y la combinación restante en el otro extremo.

Si sólo será un solo extremo, y ya posees la combinación por ej: Blanco naranja, Naranja, Blanco verde, Azul, Blanco azul, Verde, Blanco marrón, Marrón; entonces usarás la otra combinación en el extremo que quieres reparar, en este ejemplo sería: Blanco verde, Verde, Blanco naranja, Azul, Blanco azul, Naranja, Blanco marrón, Marrón.

En mi caso ya poseo la combinación Blanco verde, Verde, Blanco naranja, Azul, Blanco azul, Naranja, Blanco marrón, Marrón en un extremo, así que procederé a colocar la otra combinación en el otro extremo.


Cuarto paso

Los unimos lo más que podamos sin que se entrecrucen y los introducimos en el conector. El conector tiene unos canales en su interior, te darás cuenta al momento de introducir los colores y debes asegurarte que cada color pase por un canal.

Le aplicas fuerza para que los colores lleguen casi a la punta del conector en si.


Al ya haberlos introducido lo suficiente, los "crimpas", "ponchas", cómo se diga xD, con la herramienta del principio. Es decir, introduces el conector con los cables en su interior en el hueco con, valga la redundancia, forma de conector y le aplicas mucha fuerza con la ponchadora. Ya que los "dientes dorados" del conector que posee en su punta deben anclarse en los cables de colores.


Cuando ya se les haya aplicado fuerza, se saca y queda algo como esto.


¡Ahora solo conectas ambos cables, uno a tu pc y el otro a tu modem o router y listo!

Espero sea de utilidad a muchos de ustedes :D

Agradecimientos especiales a Brandy por dejar pelo por todas partes :P

¡Gracias y hasta luego!
