Arduino中文教程----认识LM35模块并制作实时温度计

cha0s0000 (65)in #utopian-io • 7 years ago (edited)

What Will I Learn?

认识Arduino 的LM35温度传感器
编写程序获取温度传感器的数值
制作实时温度计

Requirements

Arduino UNO
Arduino IDE开发环境
Arduino LM35温度传感器

Difficulty

基础

Tutorial Contents

一、认识Arduino 的LM35温度传感器及应用

LM35D温度传感器能够测量0-100摄氏度的温度，并以电压的数值输出。从0度开始温度每升高1°C，输出电压就会提高10mv，这样我们就能够使用Arduino的模拟引脚检测传感器的电压。得到电压之后再解算成温度数值。

LM35传感器多用于制作温控电路，温度控制电路由以下电路部分组成

传感器电路
信号调理电路
A/D采样电路
单片机系统
输出控制电路
加温电路

整个电路的基本工作流程：

首先传感器电路获取当前环境的温度数值，然后将感受到的温度信号以电压形式输出到信号调理电路，信号经过调理后输入到A/D采样电路，由A/D转换器将数字量值送给单片机系统，单片机系统根据设计的温度要求判断是否需要接通加温电路。设计时以0℃为判别依据，当温度量值低于或等于0℃时，使加温电路接通。当温度量值高于0℃时，加温电路停止工作。

下面我们就先来实现整个电路的第一部分--传感器电路并制作实时温度计

二、编编写程序获取LM35温度传感器的数值

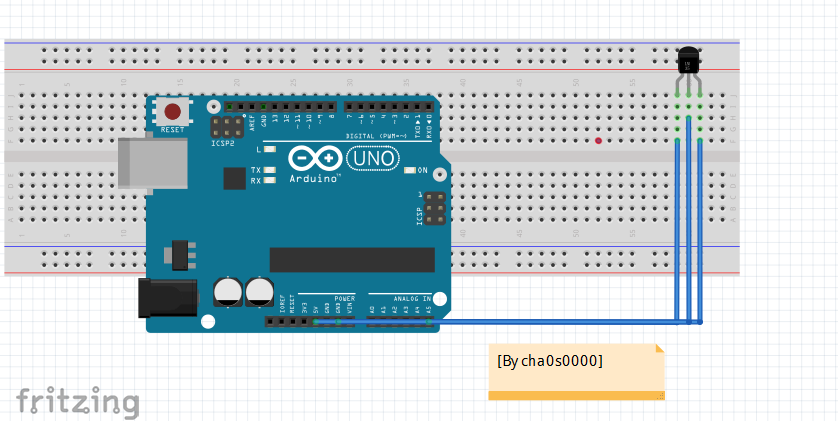

连接Arudino UNO与LM35温度传感器

如上图，LM35温度感器的引脚有三个
- GND
- VCC
- VOUT
Arduino UNO DHT11温湿度传感器

GND GND

5V VCC

A0 VOUT
编写程序获取LM35温度感器的模拟信号
- 定义变量
```
int n;
float vol;
```
- setup()初始化。
```
void setup() {
 Serial.begin(9600);         //使用9600速率进行串口通讯
}
```
  - Serial.begin(9600); ：使用串口打印方便调试
- loop()写入主体函数
```
void loop() {
  n = analogRead(A0);
  vol = n * (5.0 / 1023.0*100);
  Serial.print("temperature");
  Serial.print(vol);
   Serial.print("C'");
  delay(2000);
}
```
  - n : 直接使用analogRead()函数获取连接LM35模块的模拟引脚的数值，该引脚能读取到LM35模块检测到的电压。
  - vol ：获取到LM35模块的电压数据，之后需要进行结算转化为温度数值。

    公式为：n * (5.0 / 1023.0*100)
  - Serial.println(vol); ：打印结算出来的温度数据，打印到串口显示框用于调试
连接Arduino UNO至电脑
编译并上传程序至Arduino UNO

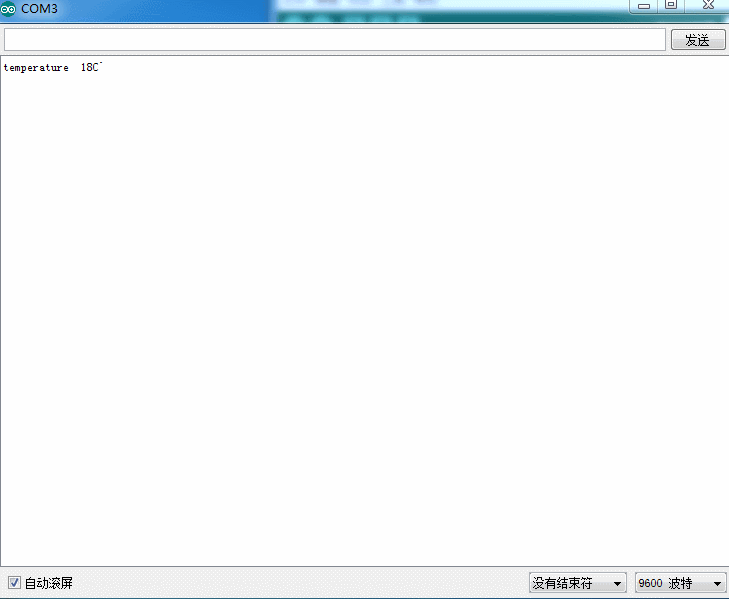

测试效果
- 接上USB运行Arduino程序的时候，打开Arduino IDE的串口监视框

Arduino UNO	DHT11温湿度传感器
GND	GND
5V	VCC
A0	VOUT

三、制作实时温度计


定义变量

int n;
float vol;

setup()初始化

void setup() {
  Serial.begin(9600);
}

loop()函数主体

void loop() {
  n = analogRead(A0);
  vol = n * (5.0 / 1023.0*100);
  Serial.print("temperature");
  Serial.print(vol);
  Serial.print("C'");
  if(vol > 23){
    Serial.print("temp is high . notice!!!");
    Serial.print("temp is high . notice!!!");
    Serial.println("temp is high . notice!!!");
  }
  delay(500);
}

整合全部程序：

int n;
float vol;
void setup() {
  Serial.begin(9600);
}
void loop() {
  n = analogRead(A0);
  vol = n * (5.0 / 1023.0*100);
  Serial.print("temperature");
  Serial.print(vol);
  Serial.print("C'");
  if(vol > 23){
    Serial.print("temp is high . notice!!!");
    Serial.print("temp is high . notice!!!");
    Serial.println("temp is high . notice!!!");
  }
  delay(500);
}
