Saludos para todos los miembros del Home Repair Club. Está por concluir la quinta semana de reparaciones y acabo de terminar una reparación que compartiré con todos ustedes.

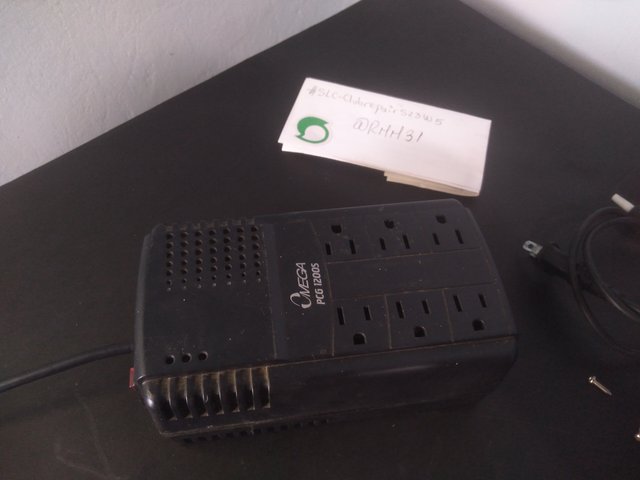

Se trata de un Estabilizador de Voltaje para Pc, un dispositivo que protege los equipos de computación de sobrecargas de voltaje y también de sobredescargas, también conocidos como fluctuaciones eléctricas.

Este dispositivo cuenta con un circuito que mantiene un constante testeo de los voltajes provenientes de la red eléctrica doméstica, en su interior cuenta con un circuito integrado comparador y un par de Relé que son los encargados de dejar pasar el voltaje a los enchufes o suprimirlos, según sea el caso.

Este estabilizador presentaba una falla que activaba constantemente uno de los relé, específicamente el de censado, esto creaba un ruido molesto y por supuesto podía ocasionar un sobrecalentamiento en el circuito y dañar por completo el aparato o desproteger los equipos conectados a él.

Especificaciones Técnicas

Artefacto	Estabilizador de Voltaje Pc
Marca	Omega
Modelo	PCG 1200S
Voltaje	127 VAC
Falla	Enciende pero Activa Constantemente el Relé

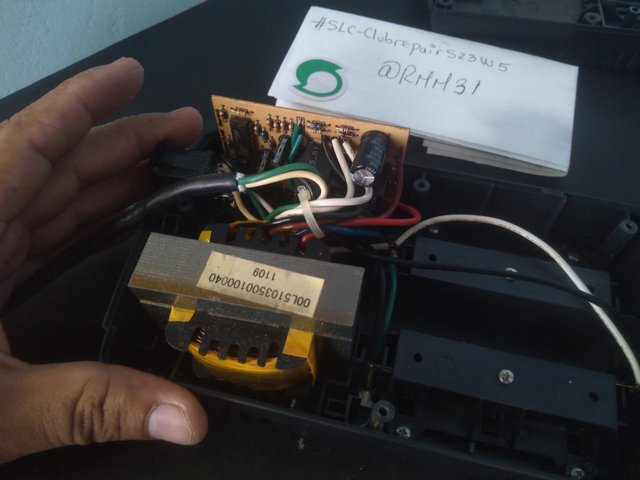

Para encontrar esta falla es necesario abrir el aparato y observar todos sus componentes, la revisión visual es muy importante, sabemos que es una falla que hace activar el relé, el cuál funciona como un suiche, así que esta falla puede ser ocasionada por falsos contactos, bien sea en soldadura, en el propio relé, en el suiche de encendido o algún capacitor desvalorizado.

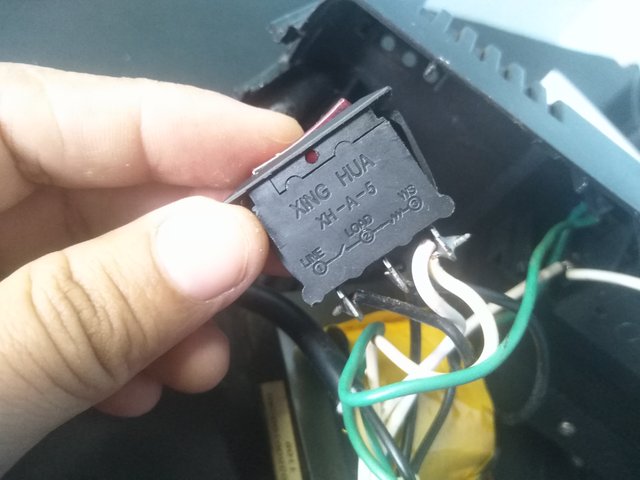

Primero revisé el suiche de encendido, como verán, en la carcasa se muestra que tiene una resistencia, al medirla, pude corroborar que estaba en buen estado.

Luego revisé el capacitor de entrada, uno de 330 UF y también se encontraba en buen estado, debemos ir descartando, siguiendo el camino que conduce a los relé y también al comparador.

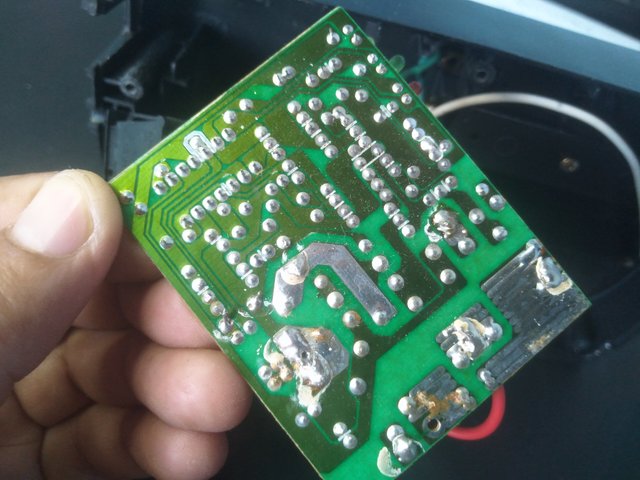

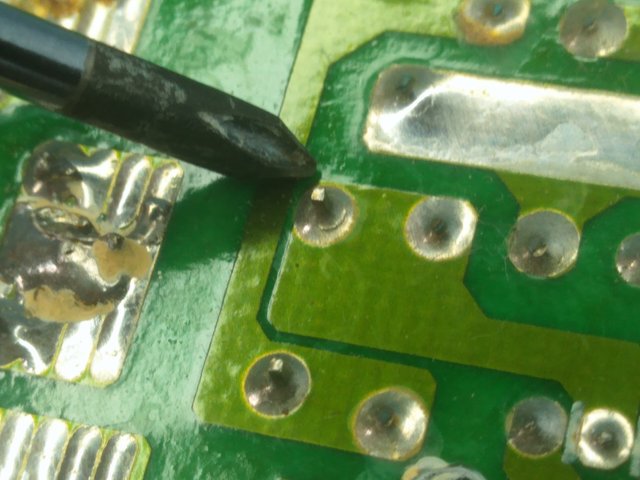

Observé una pequeña fisura en una de las patas del relé, aquí puede estar la falla, pesé, hice una prueba de continuidad en el relé, de un punto a otro en común y marco continuidad, es decir a pesar de haber una fisura, el relé seguía soldado, de igual forma resolde todas las patas.

Después de resoldar, volví a probar el encendido del estabilizador y seguía presentando la falla, así que debía seguir buscando y probando.

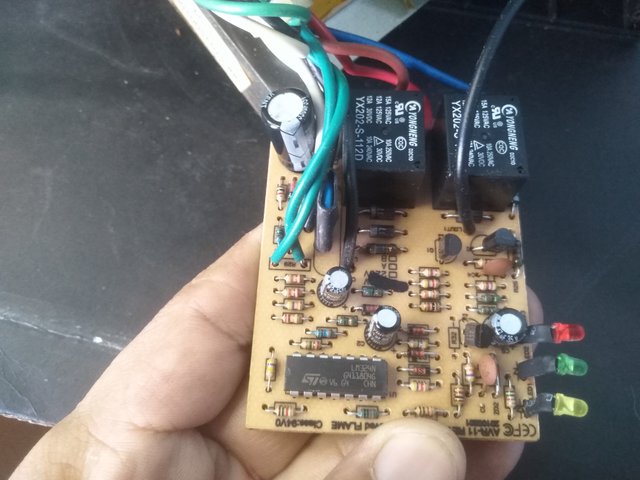

El circuito de estos dispositivos es muy similar al de los protectores de neveras, por poseer un comparador LM 324N y este tipo de fallas también se presenta en los protectores de neveras, por lo tanto seguí el mismo protocolo.

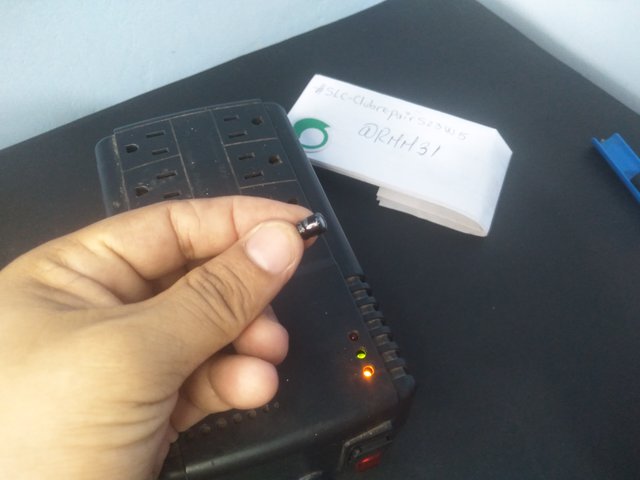

En el camino entre el comparador y las luces leds, está un capacitor de 47uf x 33v. Al desmontarlo y probar su capacitancia, me dí cuenta que estaba desvalorizado, es decir, dañado.

Hice un reemplazo y al volver a probar el estabilizador de voltaje, la falla se había ido, por lo tanto la falla original provenía de un capacitor desgastado.

Este capacitor tiene la función de cargarse al momento de encender el aparato y como estaba deficiente, se cargaba y descargaba al iniciar el proceso de encendido, haciendo que el comparador recibiera señales de inestabilidad en el circuito y por es razón activaba en forma constante el relé hasta el momento en que el capacitor se cargaba y se mantenía fijo, pero a penas había una felicitación, el capacitor se volvía a desgastar y empezaba a reflejarse la falla nuevamente.

Aquí muestro el vídeo demostrativo, al inicio se vé de color extraño, pero fue una falla de la cámara de mi teléfono, luego se puede ver el color normal del vídeo.
