Saludos acampantes de la comunidad Scouts y sus Amigos.

Hoy ocuparé este espacio para compartir el último tutorial para el Home Repair Club S23W6. Se trata del reemplazo y adaptación de un modulo MP3 USB que está dañado, por uno más moderno.

Hace meses atrás había compartido la reparación de este amplificador de sonido, donde a pesar de reparar el circuito de encendido, el módulo USB se había dañado y no tenía reparación.

En ese entonces le sugerí al cliente hacer un reemplazo por otro tipo de módulo, esto tendrían un costo adicional. Al transcurrir varias semanas, el cliente accedió a mi sugerencia y me hizo llegar nuevamente el amplificador para hacerle la adaptación.

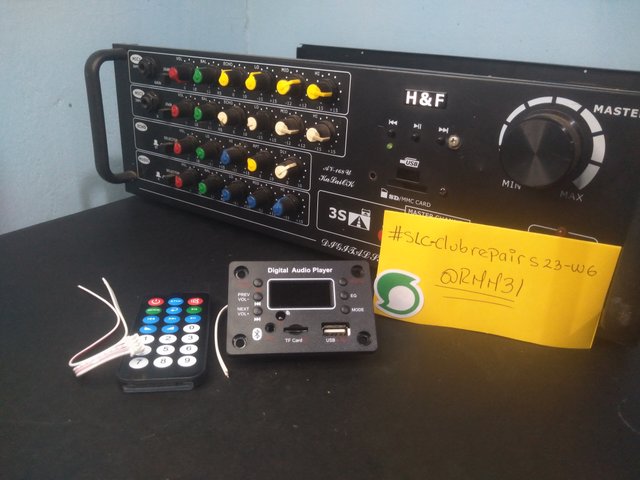

Así que compré en línea un módulo más moderno, este posee una pantalla digital, reproduce radio FM, MP3, USB, Bluetooth y conexiones de cable auxiliar. Es decir; posee todas las funciones para reproducir música.

Ya he realizado este tipo de adaptaciones con éxito, pero en esta tuve que realizar un artilugio para poder lograr un mejor resultado. A veces no se trata de solo quitar y poner, también se debe tener conocimiento para obtener buenos resultados.

Especificaciones Técnicas

Artefacto	Amplificador de Sonido
Marca	H&F
Modelo	AV-168U
Voltaje	110 VAC
Resistencia	2.000 Watts
Falla	Módulo USB Dañado

Para poder iniciar con la adaptación, lo primero que debemos hacer es conocer el tipo de módulo que vamos a colocar, cuál es su voltaje de funcionamiento y cuáles son sus salidas de Audio y antena.

Lo bueno de trabajar con estos módulos chinos, es que en su placa ya tienen identificado sus entradas de voltaje y salidas de Audio L, R y GND.

El módulo trae consigo 2 juegos de cables, uno rojo que es el de alimentación y otro blanco que es el de audio y antena, en sus extremos no tienen conectores, por lo tanto debes unir con más cables si deseas hacerlos más largos, todo dependerá del trabajo que deseas realizar.

En el vídeo al final de la publicación podrán ver estos detalles.

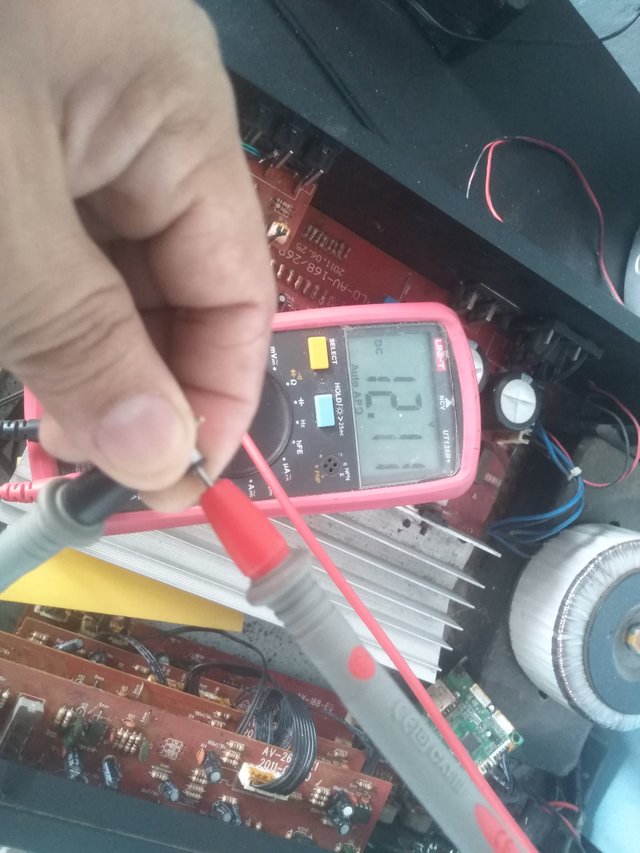

Este módulo encendió con 5v DC, sirvió para hacer las pruebas de sonido, pero cuando tenía unos pocos minutos trabajando, emitía una alerta de batería baja, esto sucede porque en realidad está diseñado para trabajar con 12 DC.

En algunas ocasiones se pueden tomar los voltajes de la placa del amplificador, pero sucede que entran señales parásitas que crean un zumbido en los parlantes, por lo tanto el sonido no es agradable.

Para contrarrestar ese sonido, el artilugio que utilicé fue elmde alimentar de manera independiente el módulo MP.

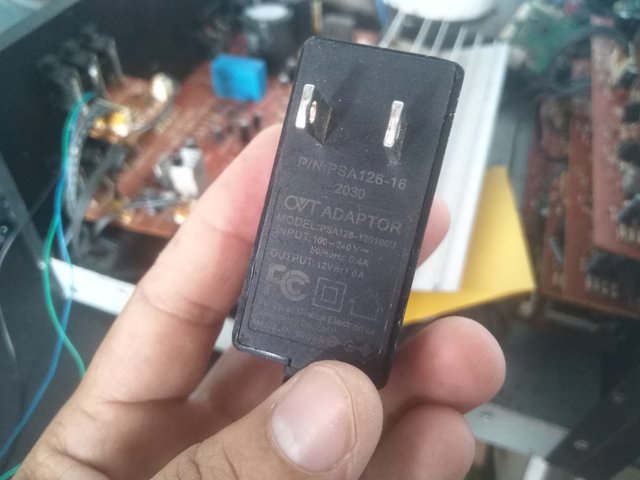

La mejor forma de hacerlo es con un adaptador de 12 Vdc, o transformador, este se conecta a la entrada de corriente alterna del amplificador, pero conectado al suiche.

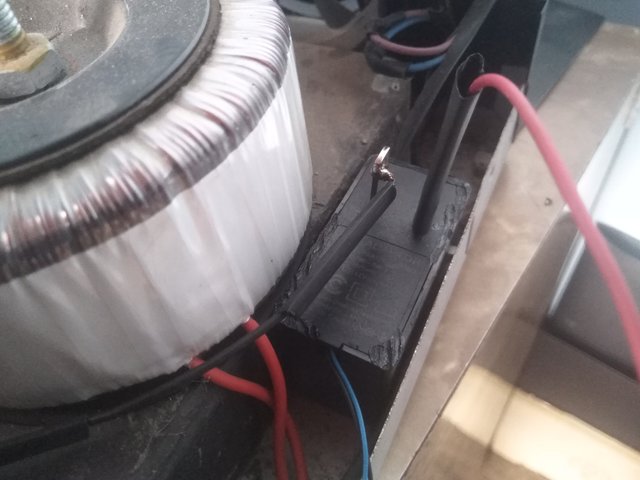

Se desarma para retirar el cable de salida y conectar en su lugar los cables de alimentación del módulo.

Ahora en la entrada de voltaje AC, que vendían siendo los terminales del enchufe, allí colocaremos dos cables que se empalman con la entrada de voltaje AC que salen del suiche de encendido y apagado.

Cada empalme será cubierto con termoencogible par brindar protección contra cortocircuitos.

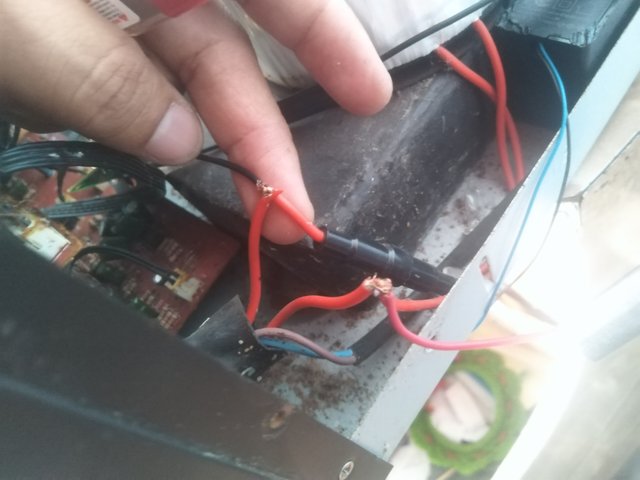

Además de aplicar estaño para una mejor conductividad, aquí pueden ver dónde se empalmaron los cables de corriente alterna.

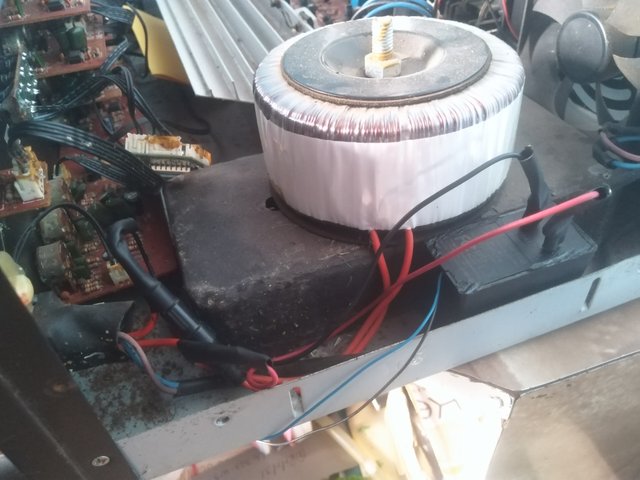

Así ha quedado el trabajo utilizando el regulador de voltaje De 120 VAc a 12 Vdc, este es uno de los que se utilizan para alimentar los routers.

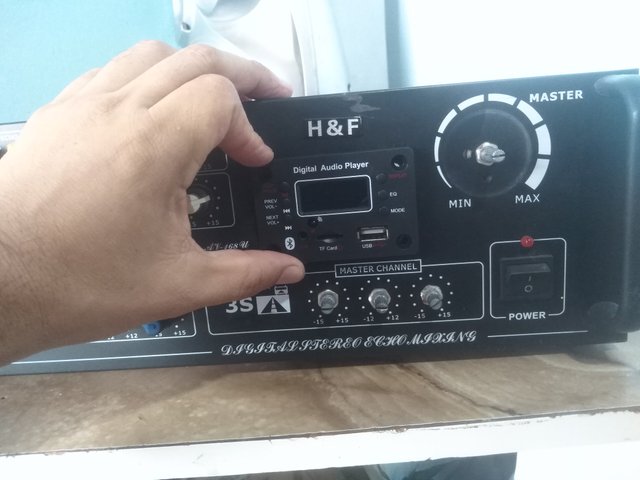

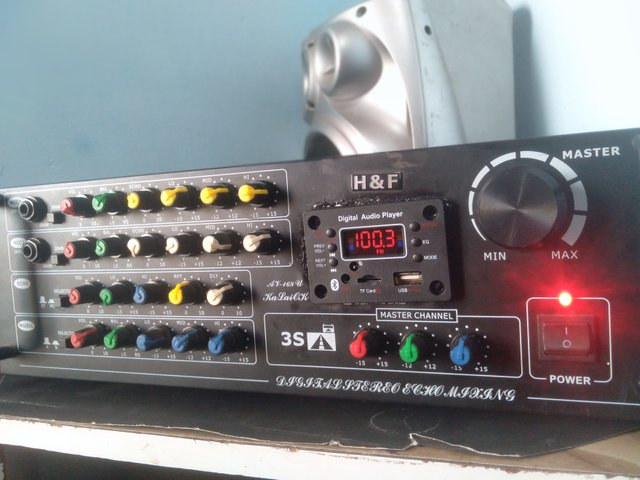

Teniendo está adaptación lista, procedemos a acoplar el módulo Bluetooth en el frente de la carcasa del amplificador.

Para hacer este trabajo debí cortar el latón de la carcasa para crear un orificio que me permitiera insertar el circuito del nuevo módulo.

Fue un trabajo bastante tedioso porque no cuento con tijera para cortar latón, ahora sé que debo comprar esa herramienta porque cuando culmine el trabajo y lo subí a mi estado de WhatsApp, otras personas se interesaron en que les haga este mismo trabajo a sus viejos amplificadores de sonido.

Una vez hice el orificio, pegué el módulo con silicón caliente para asegurarlos en la carcasa, quedó bien pegado, así que tengo la seguridad de que al utilizarlo con pendrive, este no se desplegará.

Una de las ventajas de estos módulos es que poseen control remoto, lo que permite que el usuario lo pueda controlar con comodidad, además al dejar de utilizar el módulo, se puede apagar y el usuario puede seguir utilizando el amplificador con sus funciones originales. Es decir con sus entradas de micrófono, entrada de Audio RCA, etc.

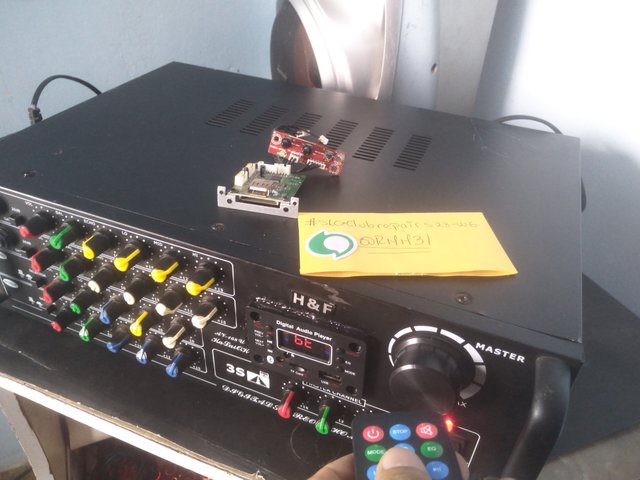

Hemos reemplazado un viejo módulo USB que se dividía en 2 partes, por uno moderno y con más funciones en uno solo.

Cuando aplicamos nuestro conocimiento para proporcionar mejoras y alargar la vida de los artefactos que en su momento fueron los más moderno, creo que también contribuimos a la economía de esas personas y evitamos el desuso de artefactos eléctricos de excelente calidad, pero que el avance tecnológico va dejando atrás.

Aquí comparto el vídeo demostrativo.
